MS XL
최고의 유연성을 갖춘 완벽한 통합 솔루션
Waterbird MS PRO, MS SWIFT보다 두 배 더 넓은 폭인 14cm 레일을 갖춘 특허 시스템에는,
강력한 BLDC 모터가 탑재되어 있어 무거운 카메라를 설치해도, 조용하고 부드러운 움직임을 제공합니다.
XL Motion 컨트롤러는 IP, DMX 및 Bluetooth 연결을 제공합니다.

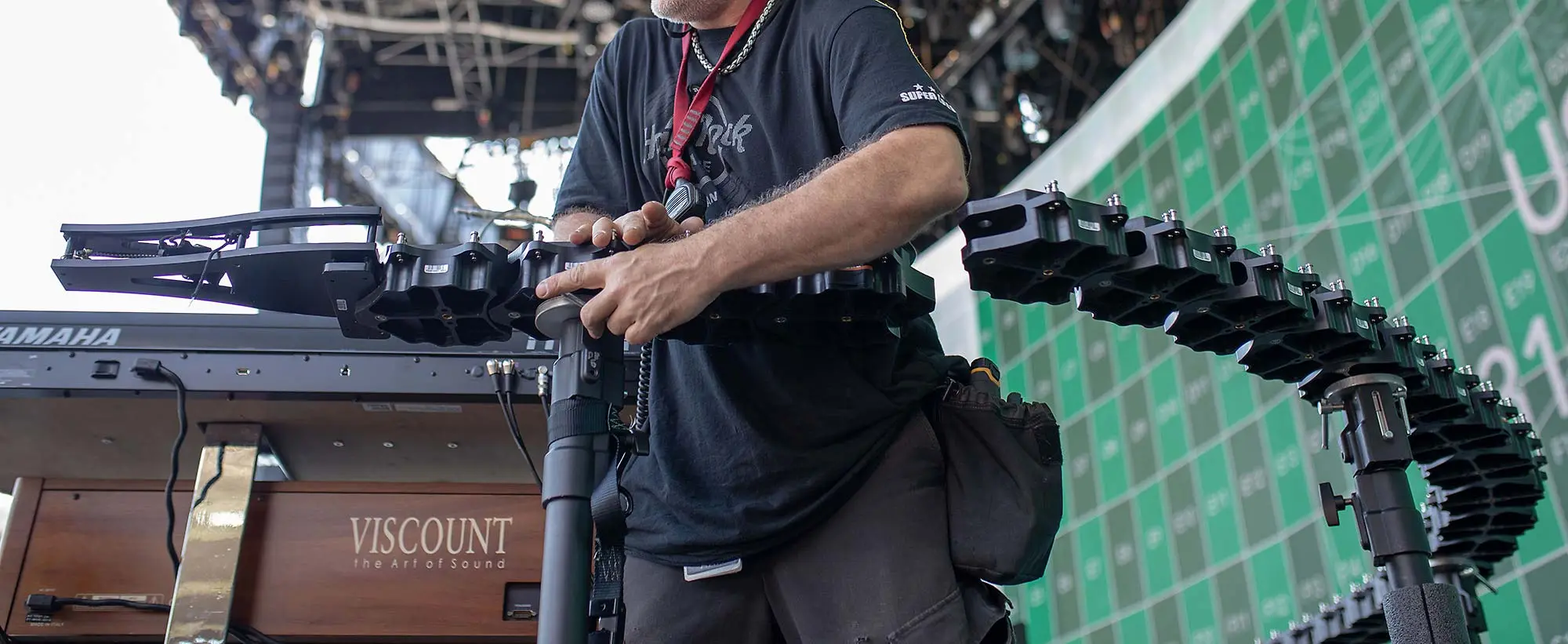

간편한 운반
Waterbird MS PRO를 구부려서 배낭에 감아 옮기세요. 여행용 캐리어에도 넣어서 이동할 수 있습니다.

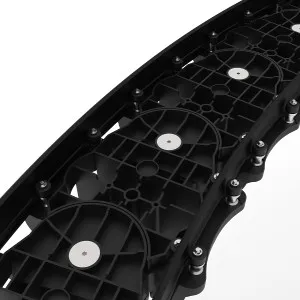

모든 세그먼트에 장착 가능
Waterbird MS PRO의 각 세그먼트에는 바닥에 삼각대 장착을 위한 UNC 1/4" 장착 포트가 있어 촬영하는 동안 최고의 안정성을 보장합니다.
장착 포트는 약 10cm 단위로 있습니다.

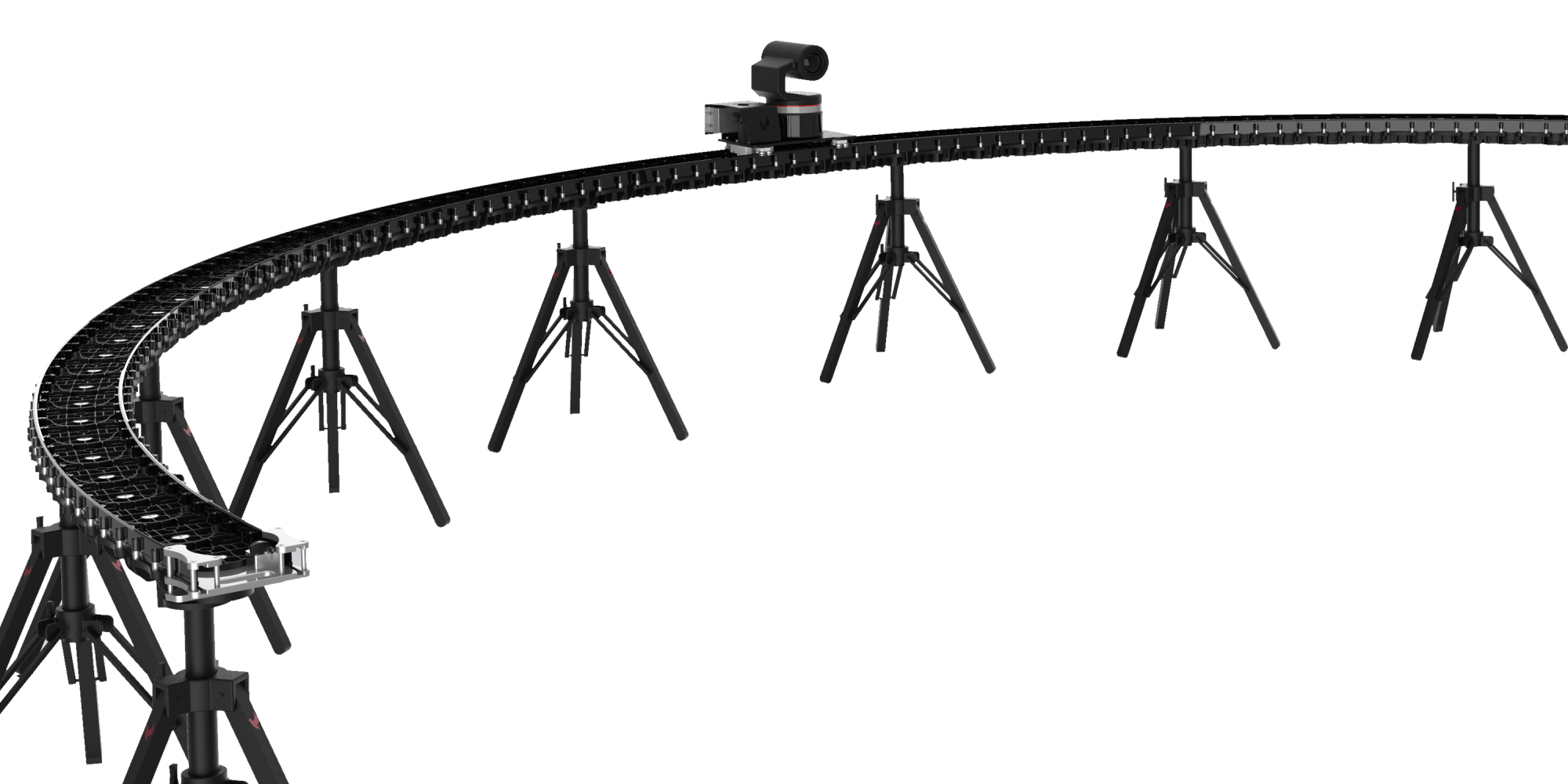

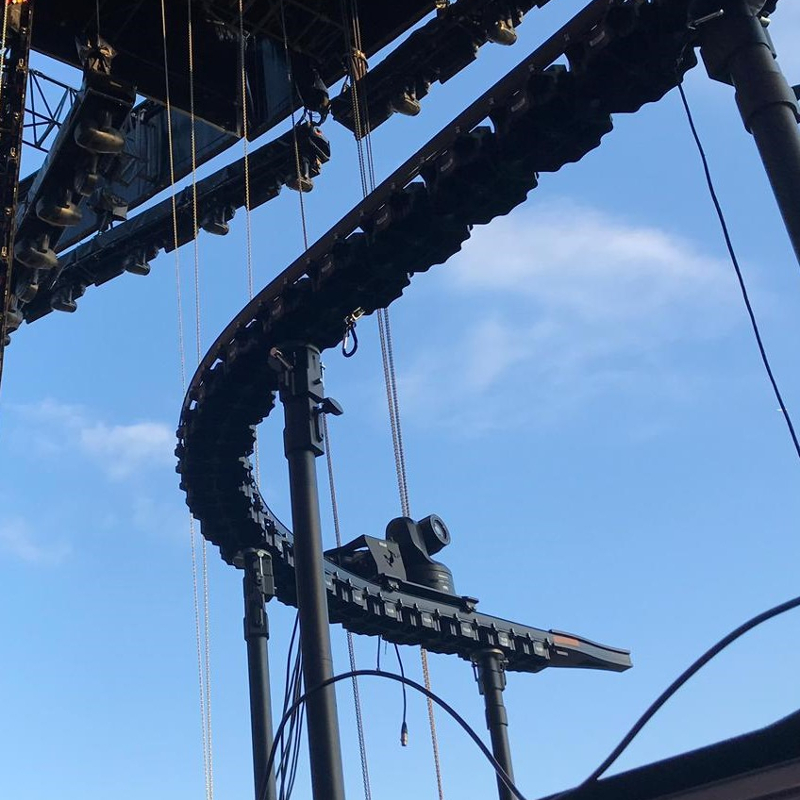

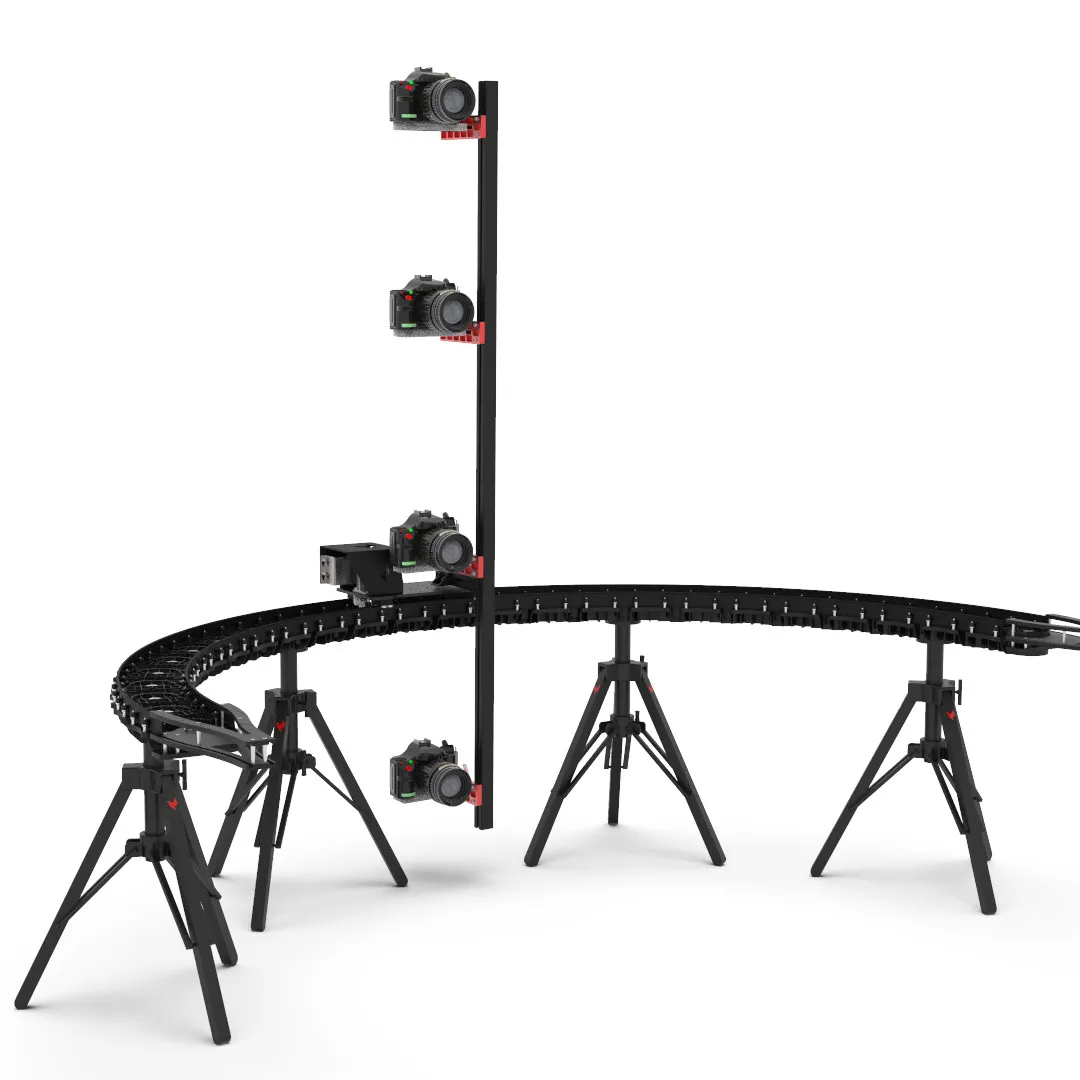

직선에서 곡선으로? 문제 없습니다.
모든 세그먼트의 육각 키를 사용하면, 훨씬 더 정밀하게 조절 할 수 있습니다. 직선 및 곡선 트랙의 조합을 위해 시스템의 사용자 임의로 조정이 가능합니다.

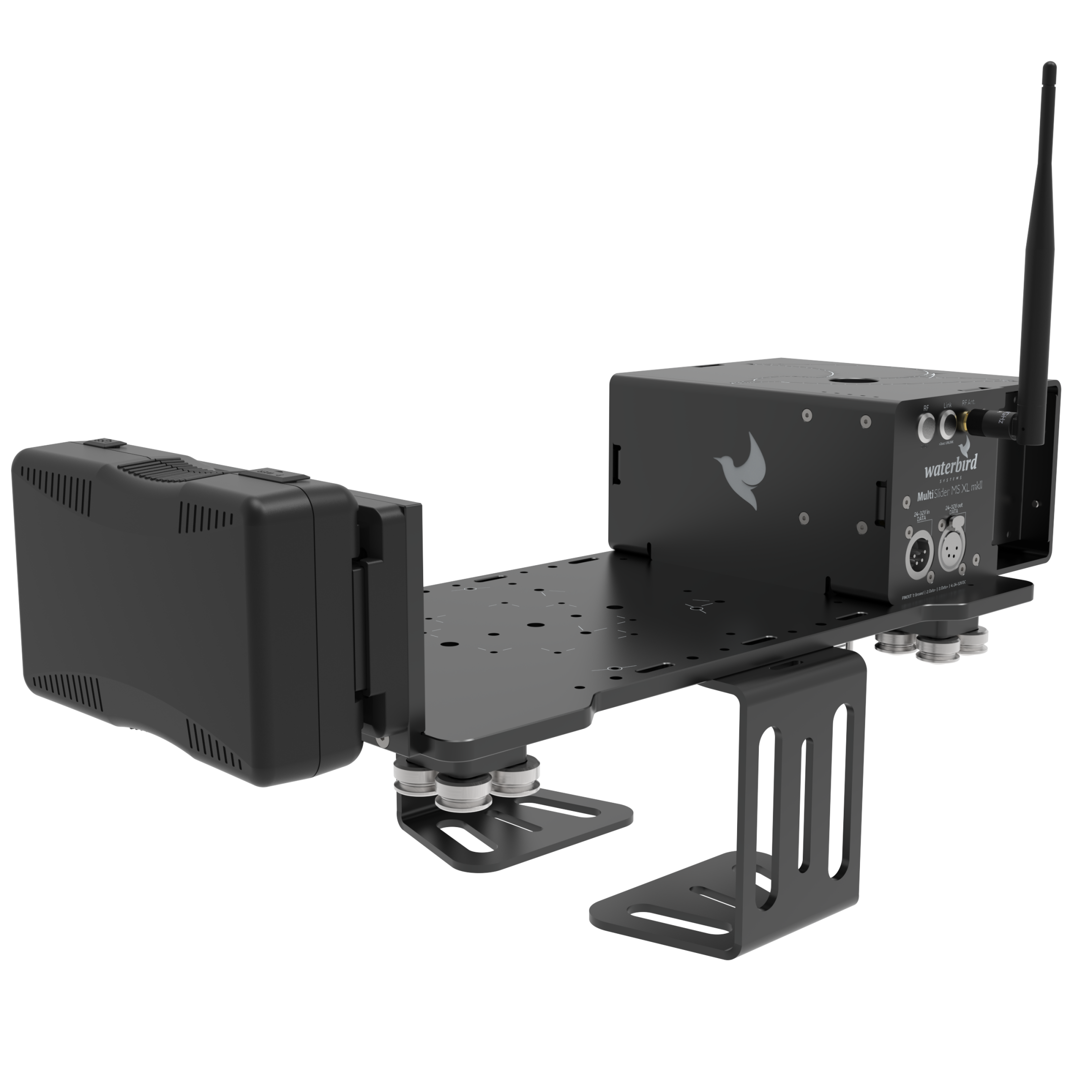

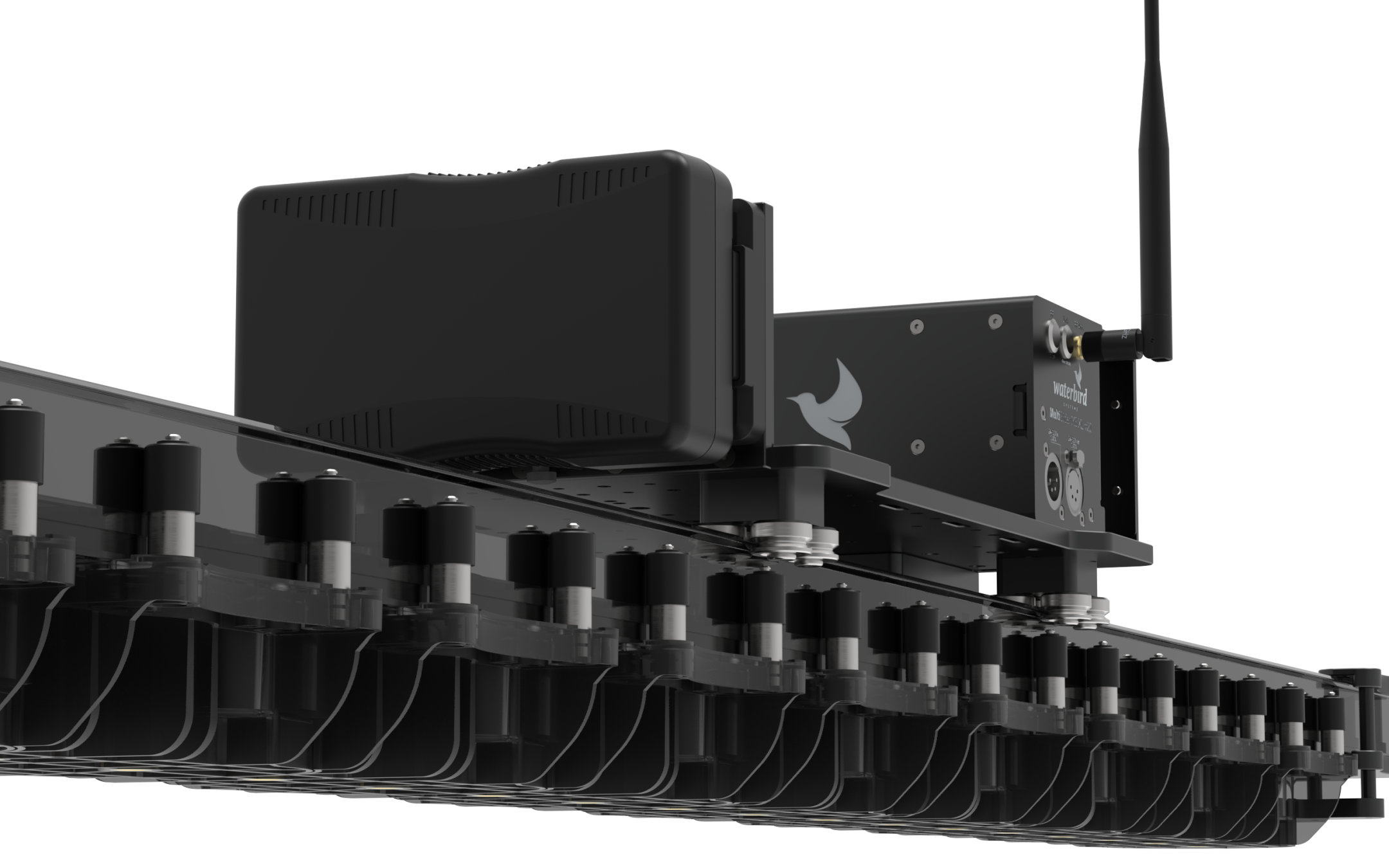

MS XL용 캐리지
고급 볼 베어링이 장착된 캐리지는 Waterbird MS XL의 베이스와 헤드 및 카메라 장착 위치입니다. 치즈플레이트는 다양한 장착 가능성을 제공하며 요청 시 개별화할 수 있습니다.
다음을 포함합니다.
- CNC 가공 알루미늄 치즈플레이트
- XL 모션 컨트롤러
- XL 클리어패스 BLDC 모터
- 구동 장치
- 전원공급장치
참고: 배터리 팩, 조이스틱 등은 포함되어 있지 않습니다. 추가 액세서리를 참조하세요.

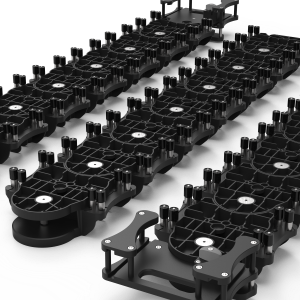

MS XL 트랙
트랙은 원하는 길이로 주문할 수 있으며 주문한 길이의 레일이 포함됩니다.
다음을 포함합니다.
- 각 세그먼트의 바닥에 장착하기 위한 나사산이 있는 특수 고체 플라스틱 구성 세그먼트
- 세그먼트용 스테인레스 스틸 커넥터 나사
- 주문한 길이의 레일
- 주문한 길이의 벨트
MS SWFIT ORDERMADE
귀하의 촬영 요구 사항에 맞는 완벽한 솔루션을 구축하십시오! 여기에서 모든 액세서리를 찾아보세요 .
완벽한 제어를 위한 무료 모바일 앱
XL 모션 컨트롤러는 비디오 및 사진 장비에 대한 디지털 모션 제어 및 타임랩스를 지원합니다. 최대 2개의 모터(Clearpath BLDC 모터 1개, 양극 스테퍼 모터 1개)를 제어하고 연결된 카메라의 셔터 및 초점을 트리거할 수 있습니다.
인기 있는 카메라의 대부분의 모델이 지원됩니다. 아날로그 전압을 통한 조명 제어 및 모터 제어를 위한 보조 입력 및 출력 포트도 사용할 수 있습니다.
XL 모션 컨트롤러를 사용하면 IP 및 DMX 프로토콜을 통해 연결할 수 있을 뿐만 아니라 iOS 및 Adroid용 무료 앱을 통해 휴대폰에 무선으로 연결할 수 있습니다.
여기에서 전체 사용자 매뉴얼과 기술 사양을 다운로드하세요 .
TECHNICAL SPECIFICATIONS
| Multi Slider | Carriage MS XL |
Track per Meter |
|---|---|---|
| Size in cm |
37 x 20 x 10 cm |
100 x 18 x 6 cm |
| Effective length in cm |
90 cm |
140 cm |
| Motorized |
Yes |
|
| Travel Size |
Track can be divided to small segments – travel and packing size can be individually adjusted |
|
| Weight |
2.215 kg without motor and control unit |
3.75 kg |
| Load CapacityHorizontal Use |
15 kg |
|
| Maximum Speed |
1.4 m/sec. |
|
| Mounting Options on Bottom |
3/8″-16 mounting port on the bottom every 10 cm |
|
| Mounting Options on Top |
3/8″-16 mounting screw |
|
| Working Mechanism |
Non-friction Ball Bearings on high-end special composition plastic tracks |
|
| Temperature Range |
-20° to +40° Celsius |
|
| Smallest possible Radius |
1000 mm |
|
| XL Motion Controller | |
|---|---|
| Housing |
|
| Measurements |
123 x 78 x 43mm without connectors and mounting brackets |
| Housing Material |
aluminum, black anodized |
| Operating Parameters |
|
| Temperature Range |
-20°C to +40°C (-4°F to 104°F) |
| Maximum Relative Humidity |
90%, noncondensating |
| Ports & Connection |
|
| Supply Connector |
Molex 039301020 |
| Supply Voltage | 12 –48 Vdc stabilized voltage |
| Supply Current |
200mA without external load |
| 12V Out |
Stabilized 12Vdc Output. max output current 2A (if no Stepper Motor used) max output current 1A (if Stepper Motor used) output switchable and current monitored by Software can be used for auxiliary equipment on Slider e.g. cameras, Wifi or RF equipment. |
| Motor Output 1 |
Molex 039301080 For connecting to a Teknic Clearpath SDSK Series Motor 22-05-3041 (fitting to Motor Connector Molex 22-01-3047) |
| Motor Output 2 |
Molex 22-05-3041 For connecting a bipolar 4-wire stepper Motor, maximum output current 1A minimal isolation voltage of motor >16V |
| Camera Trigger Port |
2,5mm (3/32”) Stereo Klinke / TRS Sleeve: GND, Ring: Focus, Tip: Shutter Internal pull-up 3,3V, Maximal pullup Voltage: 5Vdc |
| Auxiliary Port |
3,5mm (1/8”) Stereo Klinke / TRS Sleeve: GND, Ring: Aux 2 In/Out, Tip: Aux 1 In/Out Internal pull-up 3,3V, Maximal pullup Voltage: 5Vdc |
| USB Port |
USB Micro B Used for Firmware Updates and Parametrization 5Vdc supply for electronics, no supply of motors via USB |
| DMX in |
3 -pole male XLR receptacle Input for DMX control Signal. Standard DMX512 Signal with 250kbaud supported. |
| DMX out |
3-pole female XLR receptacle Output for DMX control signal. Loop through of input signal. |
| Network |
RJ45 Ethernet ConnectorFor integrating in IP based control Systems. |
| Camera Cables | |
|---|---|
|
Canon E3 (3/32″ TRS) |
Canon: 60D, 70D, All the ‘Rebels’ (500D, 550D, 600D etc), T41, T3i, T2i, T1i, Kiss, EOS-30, 33, 50, 50E, 300Vss, 300, 3000, 1000D, 1100DPentax: K5, K7, *istD, *istDL, *istDs, *ist, *istDL2, *K100D, K110D, K10D, K200, K20D Samsung: GX, 1L, GX 1S, GX-10, GX-20 Contax: 645, N1, NX, N Digital |
|
Canon N3 |
Canon: 10D, 20D,30D, 40D, 50D, 7D, 6D, 1D Mark II, 1Ds Mark II, 1D Mark III, 1Ds Mark III, 1D Mark IV, 5D, 5D Mark II & 5D Mark III, 5D Mark IV, 1DX, 1DS, 1DC, 1V, 1VHS |
|
Nikon 10-pin/DC0 |
Nikon: D1H, D1X, D2H, D2X, D2Xs, D2Hs, D200, D3, D4, D300, D700, D800, F90x, F90, F100, F6, F5 Kodak: DCS-14n Fujifilm: S3 Pro, S5 Pro |
|
Nikon 3N/DC2 |
Nikon: D90, D3100, D3200, D3300, D5000, D5100, D5200, D5300, D7000, D7100, D600, D610, D750, Df, D5500, D7200, D7500, Coolpix P7700, COOLPIX A, COOLPIX P7800 |
|
Nikon DC1 |
Nikon: D70S, D80 |
|
Olympus UC1 |
Olympus: e520, e510, e420, e410, e400, e300, sp-570 uz, sp-560 uz, sp-550 uz, sp-510 zu, E-P2, E-P1, E-620, E-30, E30 E100 E400 E410 E420 E450 E510 E520 E550 E600 E620 SP-550UZ SP-560UZ SP-565UZ SP-570UZ SP-590UZ SP-810UZ E-P1 E-P2 E-P3 E-P5 E-PL2 E-PL3 E-PL5 E-PL6 E-PL7 Stylus 1 E-PM1 E-PM2 XZ-1 EM1 EM5 EM5II EM10 SZ-30MR SZ-20 SZ-11 |
|
Panasonic 4-Pole/L1 |
Panasonic: Lumix DMC-FZ1000, -FZ200, -FZ100, -GH4, -G5, -G6, -GX7, -G1, -G2, -G3, -G10, -GF1, -GH1, -GH2, -GH3, -GH4, -GH5, -GX7, -L10, -L1, -FZ50, -FZ20, -FZ20K, -FZ25, -FZ30, -FZ50, -FZ100, -FZ200, -FZ150, LC1 Leica: Digilux 1, DIGILUX 2, DIGILUX 3 D-LUX3 D-LUX2 D-LUX1, V-LUX1, V-LUX2 |
|
Sony Alpha S |
Sony: α100, α200, α300, α350, α450 α500 α550 α560 α580 α700 α850 α900, α33 α35 α37 α55 α57 α65 α77 α99 Konica Minolta: 7D, 5D, DiMAGE 9, 7HL 7U 7, 5, 4X, 3 |
|
Sony Alpha S2 |
Sony: A7R, A7S, A58, NEX-3NL, A6000, A5000, HX300, RX100, Alpha 7, 7R, 7S, 58, 3000, 5000, 5100, 6000, Cyber-shot DSC-HX50V, HX60, HX60V, HX300, HX400, HX400V, RX10, RX100M2, RX100M3, NEX-3N |
|
Fuji RR-90 |
Fujifilm: X-T1, X-T10, X-E2, X-M1, X-A2, X-A1, X100T, X30, XQ2, XQ1, and FinePix S1 Cameras, GFX 50S |
|
Fuji RR-80 |
FujiFilm: FinePix HS20EXR, HS22EXR, HS25EXR, HS28EXR, HS30EXR, HS33EXR, HS38EXE, S2, S5, S20 Pro, S100FS, S200EXR, S205EXR, S9000, S9100, S9500, S9600, IS-1, E-X1, X-S1, X300 |
|
Samsung NX |
Samsung: NX20, 210, 1000, NX-Series |
